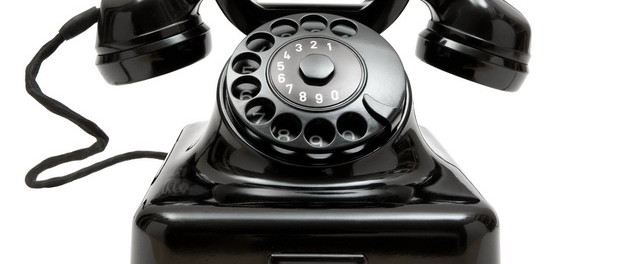

Как работает стационарный телефон

Телефон прост - как все гениальное!

Как работает стационарный телефон

Хотя большинство из нас считают стационарный телефон само собой разумеющимся, телефон в вашем доме — одно из самых удивительных устройств, когда-либо созданных. Если вы хотите поговорить с кем-нибудь, все, что вам нужно сделать, это поднять трубку телефона и набрать несколько цифр. Вы в любой момент обратитесь к этому человеку и пообщаетесь с ним.

Телефонная сеть распространяется по всему миру, так что вы можете дозвониться почти к каждому на планете. Если вспомнить, что всего 100 лет назад и даже менее, посылка письменного сообщения кому-либо могла занимать несколько недель…

Удивительно, но телефон это одно из самых простых устройств в вашем доме. Принципы телефонной связи не изменялись почти столетие. Если у вас есть старинный телефон, сохранившийся с 1930-х годов, можно подключить его к вашей телефонной розетке, и он будет работать нормально!

Внутренности телефона

Простейший телефон состоит из трех частей:

1. Переключатель, подключающий и отключающий телефон от сети. Этот переключатель обычно называют рычажным переключателем. Он подключает телефон к сети, когда вы поднимаете трубку.

2. Динамик. Это, самый обычный динамик размером с 50 копеечную монету и сопротивлением 8 Ом.

3. Микрофон. В прошлом, телефонные микрофоны были крайне просты и состояли из гранул активированного угля, зажатого между двух тонких металлических пластин. Звуковые волны от вашего голоса сжимали и разжимали гранулы, меняя их сопротивление и регулировали ток, протекающий через микрофон.

И он будет работать! Вы можете набрать номер на этом телефоне, быстро нажимая на рычажный переключатель — все телефонные коммутаторы по-прежнему распознают «импульсный набор номера». Если вы поднимете трубку и быстро простучите по переключателю четыре раза, коммутатор телефонной компании поймет, что вы набрали «4».

Единственная проблема с таким телефоном, что во время разговора вы будете слышать свой голос через динамик.

Провода и кабели

Телефонная сеть начинается в вашем доме. Пара медных проводов бежит от вашего телефона до толстого кабеля, содержащего множество таких медных пар. В зависимости от того, где вы находитесь, этот толстый кабель будет входить непосредственно в коммутатор телефонной станции в вашем районе, или будет подключен в коробку размером, примерно, с холодильник, которая выступает в качестве цифрового концентратора.

Оцифровка и доставка голоса

Концентратор оцифровывает ваш голос с дискретизацией 8000 раз в секунду и 8-битным разрешением. Затем он собирает в себе ваш голос и десятки других, и отправляет их все в один провод (обычно коаксиальный кабель или волоконно-оптический кабель) ведущий к телефонной станции. Так или иначе, ваша линия соединяется с линейным разъединителем, и вы можете услышать длинный гудок, поднимая трубку.

Если вы вызываете кого-то, связанного с той же самой станцией, то переключатель просто создает замкнутую цепь между вашим телефоном и телефоном человека, которого вы набрали. Если это междугородний звонок, то ваш голос оцифровывается и объединяется с миллионами других голосов. Ваш голос, обычно, идет по волоконно-оптической линии в телефонную станцию принимающей стороны, но он может также быть передан спутником или вышками связи.

Создание собственной телефонной сети

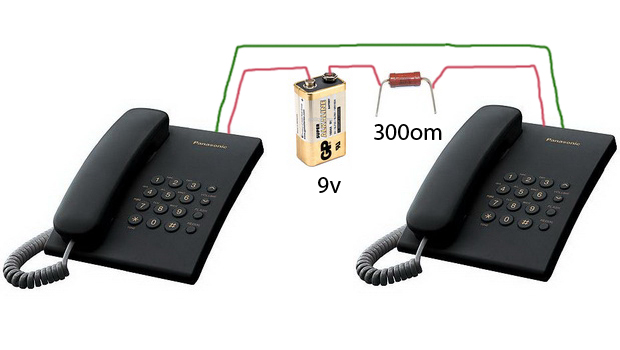

intercom_new

Не только телефон простое устройство. Связь между вами и телефонной станцией еще проще. В самом деле, вы можете легко создать свою собственною телефонную сеть с использованием двух телефонов, 9-вольтового аккумулятора  и резистора на 300 Ом, который можно купить на радиорынке. Вы можете собрать все это оборудование следующим образом: один провод соединяет оба телефона напрямую, а ко второму проводу, соединяющему телефоны, последовательно подключены источник питания и резистор. Если оба человека одновременно возьмут телефонные трубки, то они смогут нормально разговаривать друг с другом на расстоянии нескольких километров.

Единственное, что ваш маленький домофон не сможет сделать — это позвонить на другой телефон, чтобы попросить человека на другом конце провода взять трубку. Для сигнала звонка подается 90 вольт переменного тока частотой 20 герц.

Подключение к телефонной станции состоит из двух медных проводов. По одному из них передается от 6 до 12 вольт постоянного тока, примерно 30 мА. Микрофон модулирует звуковые волны, динамик на другом конце воспроизводит этот модулированный сигнал. Вот и все.

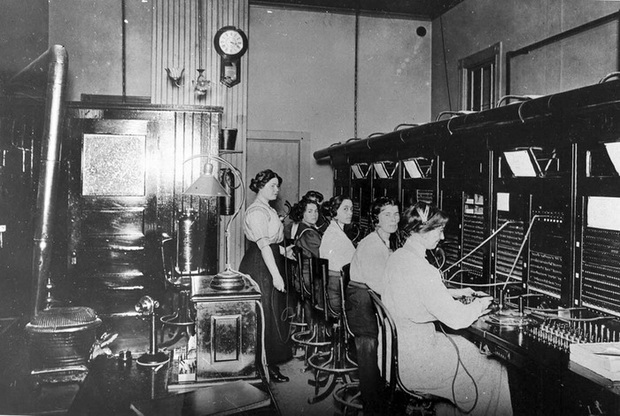

Телефонная станция начала XX века

Если вернуться к временам ручного коммутатора, то легко понять, как работала когда-то большая телефонная сеть. В те дни было множество пар медных проводов, идущих от каждого дома к телефонной станции в центре города. Оператор коммутатора сидела перед большим щитом с одним гнездом для каждого абонента. Над каждым разъемом была небольшая лампочка. Большой аккумулятор был подключен через резистор для каждой проводной пары. Когда кто-то поднимал трубку на своем телефоне, рычажный переключатель замыкал цепь и пускал ток по проводам между домом и телефонной станцией. Это зажигало свет лампочки над этим разъемом на распределительном щите. Оператор соединял свою гарнитуру с этим разъемом и спрашивал, с кем этот человек хотел бы поговорить. Затем оператор отправлял сигнал звонка получающей стороне и ждал, чтобы там кто-то взял трубку. После того, как трубка поднималась, оператор соединял двух людей вместе, точно так же, как простая интерком-связь. Это очень просто!



Тональный набор

В телефонах современной системы, операторы были заменены на электронный переключатель. Когда вы поднимаете трубку, переключатель чувствует замыкание цепи и играет звук длинного гудка. Таким образом, вы знаете, что переключатель и ваш телефон работают. Звук длинного гудка — это сочетание 350 Герц тона и 440 Герц тона. Набор цифр номера также сопровождается звуками различной тональности. Если номер занят, вы слышите прерывистый сигнал «занято», который составлен из 480 Герц и 620 Герц тона.



Ширина полосы пропускания

В целях обеспечения более дальних звонков, передаваемые частоты ограничены полосой пропускания около 3000 Герц. Все частоты в вашем голосе ниже 400 Герц и выше 3400 Герц исключаются. От этого голос по междугородному телефону имеет характерное звучание.

Поэтому лучше не устраивать музыкальные перформансы по телефону, чтобы не стать героем анекдота:

Встречаются Петька и Василий Иванович. Василий Иванович говорит: «Что только люди находят в этих Битлз?! Они же поют монотонно!» Петька спрашивает: «Василий Иванович, да где же ты Битлов то слушал?!» Василий Иванович: «Как где? Мне вчера Фурманов пару их вещей напел по телефону…»
