Как работает небоскреб

Стремление построить самое высокое здание в мире  наблюдалось на протяжении всей истории архитектуры. Тысячи рабочих трудились на пирамидах древнего Египта, соборах Европы и постройке других бесчисленных башен, выполняя замыслы архитекторов, мечтающих создать нечто, внушающее благоговейный трепет.

Люди строят небоскребы, в первую очередь, потому, что они удобны — можно создать большую полезную площадь на относительно малом участке. Но и желание удовлетворить собственное величие тоже играет значительную роль в сфере строительства, как это было в более ранних цивилизациях.

Вплоть до сравнительно недавнего времени, строить высотные здания было невозможно. Конструкции теряли устойчивость после достижения определенной высоты. В конце 1800-х годов новые технологии преодолели эти ограничения. Стало возможным жить и работать в колоссальной башне, в сотнях метров над землей.



Борьба с гравитацией

Главным препятствием для стремления здания вверх – земное притяжение (гравитация). Представьте себе, что вы несете человека на ваших плечах. Если он достаточно легок, вы можете удерживать его на себе без проблем. Но если поставить еще одного человека на плечи этому человеку (построить башню выше), то нести такой вес в одиночку будет гораздо труднее. Чтобы сделать башню, состоящую из нескольких людей в высоту, вам нужно поставить больше людей в ее основание, чтобы выдержать возросший вес.

Пирамида Хеопса

Так работают настоящие пирамиды и другие высокие каменные сооружения. У них должно быть много материала внизу, чтобы поддерживать общий вес всех материалов, находящихся выше. С добавлением каждого нового слоя в высоту, суммарная сила на каждую точку ниже этого слоя увеличивается. Если бы пришлось продолжать наращивать основание пирамиды, то строительство могло бы затянуться на неопределенный срок. Строить высокую пирамиду становится невозможным очень скоро, поскольку ее основание занимает слишком много свободной земли.

В обычных зданиях, из кирпичей и строительного раствора, вы должны создавать утолщение в нижней части стены для строительства новых верхних этажей. После достижения определенной высоты, это очень непрактично. Если на нижних этажах почти нет места, то какой смысл в создании высотного здания?

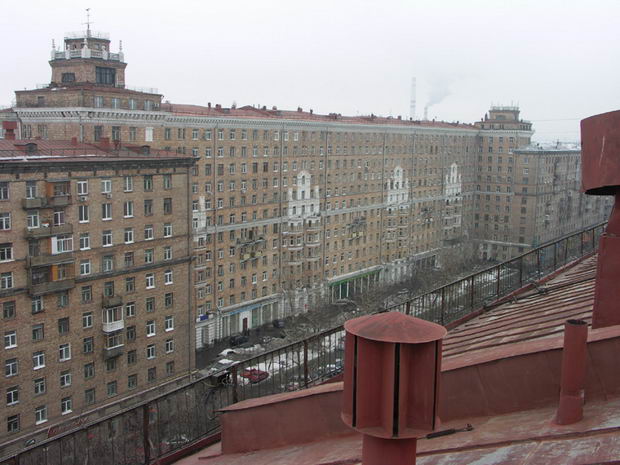

Высокое здание из кирпича

Используя вышеописанную технологию, люди не могли построить дома более 10 этажей — это просто не представлялось возможным. Но к началу 20-го века инженеры смогли преодолеть это «высотное ограничение». Социальными обстоятельствами, которые привели к небоскребам, были растущие американские города, особенно, Чикаго. Все промышленники хотели, чтобы их офисы располагались недалеко от центра города, но там не хватало места. В этих городах у архитекторов возникла необходимость для расширения мегаполиса вверх, а не вширь.

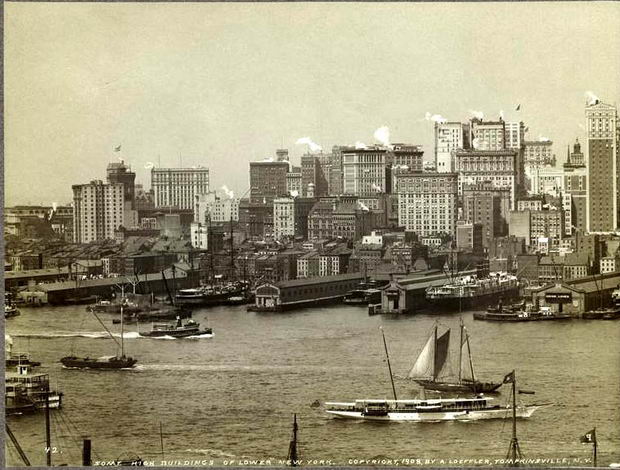

Панорама небоскребов Нью-Йорка (1908)

Основными технологическими усовершенствованиями, которые дали возможность  массового строительства небоскребов – были железо и сталь. Новые производственные процессы позволили получить длинные балки из литого железа. По сути, это дало архитекторам целый ряд новых строительных элементов для работы. Узкие, сравнительно легкие, металлические балки могли выдержать гораздо больше веса, чем толстые кирпичные стены в старых зданиях, занимающие часть пространства. С появлением бессемеровского процесса, первого эффективного метода для массового производства стали, архитекторы отошли от железа. Сталь, которая легче и прочнее железа, позволила построить еще более высокие здания.



Гигантская сеть из балок и колонн

Центральной структурой поддержки небоскреба является его стальной каркас. Металлические балки заклепываются друг с другом и формируют вертикальные колонны. На уровне каждого этажа эти вертикальные колонны соединены по горизонтали балками. Во многих домах имеются также диагональные балки, для дополнительной структурной поддержки.

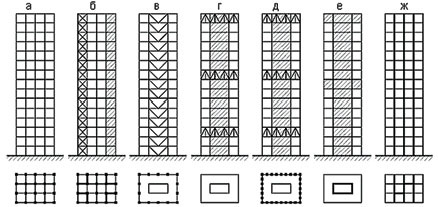

Конструктивные схемы высотных зданий: а – рамно-каркасная; б – каркасная с диафрагмами жесткости; в – каркасно-ствольная; г – коробчато-ствольная; д – коробчатая (оболочковая); е – ствольная; ж – стеновая с поперечными несущими стенами и продольными диафрагмами жесткости

В этой гигантской трехмерной сетке, называемой супер структурой, весь вес в здании передается непосредственно на вертикальные колонны. Колонны концентрируют силу тяжести на сравнительно небольшой площади своего сечения. Это концентрированное усилие затем распределяется в фундаменте под колонной.

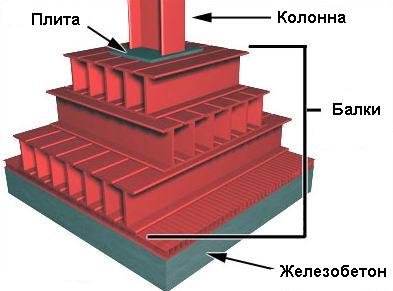

Схема ростверка

В типичном фундаменте небоскреба, каждая вертикальная колонна стоит на опоре распространения — железной пластине, которая расположена на вершине ростверка. Ростверк — это ряд горизонтальных стальных балок, выровненных бок о бок в несколько слоев. Ростверк опирается на толстую бетонную подушку, отлитую непосредственно на твердом грунте. После того, как вся конструкция собрана, она покрывается бетоном.

Эта структура расширяется под землей, точно так же, как пирамида расширяется вниз. Вес здания колоннами распределяется на более широкую поверхность фундамента. В конечном счете, весь вес здания оказывается непосредственно на жестком глинистом материале под землей. Очень тяжелые здания покоятся на огромных бетонных опорах, сваях, которые забиваются в грунт вплоть до его прочного несущего слоя.

Основное преимущество стальной скелетной структуры состоит в том, что наружные стены нужны исключительно для защиты помещений от наружного воздуха и несут только их собственный вес. Это позволяет архитекторам открыть здание настолько, насколько они пожелают, в отличие от толстых стен в традиционном строительстве. Во многих небоскребах, особенно тех, которые построены в 1950-х и 1960-х годах, внешние стены выполнены почти полностью из стекла, открывая потрясающий вид на город.



Создание функциональности

Железо и сталь открыли возможность строительства высоких зданий. Но это — только половина картины. Прежде чем высотные небоскребы смогли стать реальностью, инженеры должны были сделать их практичными.

Как только в здании получается более, чем пять или шесть этажей, лестница становится довольно неудобной технологией. Небоскребы никогда не работали бы без появления технологии лифта. С тех пор, как первый пассажирский лифт был установлен в Нью-Йоркском универмаге Haughwout в 1857 году, шахты лифта были главной частью дизайна небоскреба. В большинстве небоскребов шахты лифтов составляют центральное ядро здания.

Лифт со стеклянным полом, расположенный в радио-башне Окленда в Новой Зеландии, поднимает посетителей на высоту 328 метров 70-этажного здания каждые 15 минут. Скорость движения кабины составляет 18 км/час.

Проектирование структуры лифтов небоскреба является, своего рода, решением системы уравнений. Чем больше вы добавляете этажей к зданию, тем больше увеличивается степень «заселенности» здания. Когда у вас появляется больше людей, вы, очевидно, будете нуждаться в большем количестве лифтов, или холлы заполнятся людьми, ждущими своей очереди. Но шахты лифта занимают много комнат, таким образом, вы теряете полезную площадь на каждом лифте, который вы добавляете. Чтобы сделать больше комнат для людей, вы должны добавить больше этажей. Выбор правильного соотношения количества этажей и лифтов является одной из самых важных частей проектирования высотного здания.

Создание безопасности является также основным соображением в дизайне. Небоскребы не работали бы так хорошо без появления новых несгораемых строительных материалов в 1800-х. В наши дни небоскребы также снабжены оборудованием с современным оборудованием пожаротушения, которое тушит большинство пожаров, прежде чем они распространятся очень далеко. Это чрезвычайно важно, когда у Вас есть тысячи людей, живущих и работающих в сотнях метров выше безопасного выхода.

Архитекторы также обращают особое внимание на комфорт жителей здания. Эмпайр Стейт Билдинг, например, был разработан так, его жители всегда будут в пределах 10 метров от окна. У здания Commerzbank во Франкфурте, Германия, есть спокойные внутренние области с настоящим садом, построенные напротив офисных областей здания в поднимающейся спиральной структуре. Здание только тогда становится успешным, когда архитекторы сосредоточились не только на его структурной стабильности, но также и удовлетворении потребностей жителей и удобстве использования.



Сопротивление ветру

В дополнение к вертикальной силе тяжести, небоскребы также должны иметь дело с горизонтальной силой ветра. Большинство небоскребов может легко раскачиваться на несколько метров в любом направлении, как качающееся дерево, не повреждая их структурную целостность. Основная проблема с горизонтальным движением состоит в том, что оно затрагивает людей, находящихся внутри. Если здание перемещается на существенное горизонтальное расстояние, то люди сильно ощущают это воздействие.

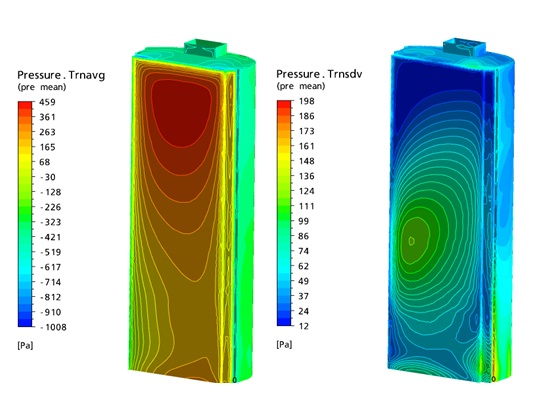

Расчетное определение ветровых нагрузок на несущие конструкции

Самый основной метод для управления горизонтальным воздействием заключается в ужесточении структуры. В точке, где горизонтальные балки примыкают к вертикальной колонне, строители сваривают их вершины и основания, а также стороны. Это делает всю стальную супер структуру значительно жестче, в сравнении с гибким скелетом.

Для более высоких небоскребов более жесткие связи уже не обеспечивают защиты от раскачивания. Чтобы воспрепятствовать этим сильным колебаниям, инженеры должны построить особенно мощные конструкции, проходящие через центр здания. В Эмпайр Стейт Билдинг, Chrysler Building и других небоскребах той эры, область вокруг центральных шахт лифтов укреплена крепкой стальной связкой, окруженной диагональными лучами. Новые здания имеют одно или несколько железобетонных ядер, встроенных в центр здания.

Создание более жестких зданий защищает их от землетрясения. В основном, все строительные конструкции небоскреба раскачиваются синхронно с горизонтальными колебаниями земли, таким образом, его стальной скелет не искривляется и не напряжен. Это помогает защитить структуру небоскреба, но может довольно сильно сказываться на людях, находящихся внутри и может также нанести большой ущерб мебели и оборудованию. Несколько компаний разрабатывают новую технологию, которая будет противодействовать горизонтальному движению здания, чтобы ослабить силу вибрации.

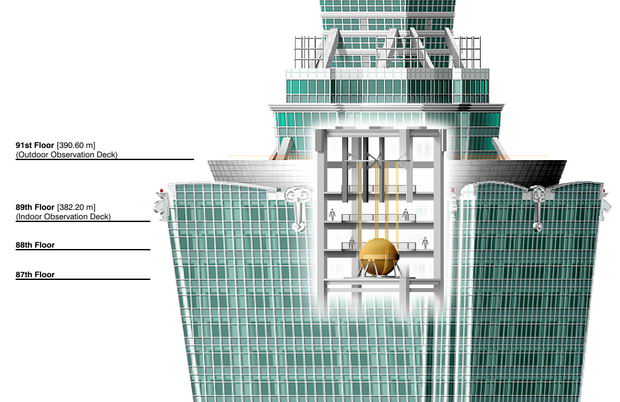

Демпфер в небоскребе Taipei 101

Некоторые здания уже используют создающие компенсацию ветру демпферы. Центр Citicorp в Нью-Йорке, например, использует настраивающийся массивный демпфер. В этой сложной системе масляные гидравлические системы выдвигают 400-тонный железобетонный груз назад и вперед на одном из верхних этажей, перемещая вес всего здания в горизонтальном направлении. Сложная компьютерная система тщательно контролирует, как ветер перемещает здание и соответственно смещает груз. Некоторые аналогичные системы перемещения веса здания основаны на движении гигантских маятников.



Вертикальные различия

Небоскребы бывают всех форм и размеров. Стальной скелет из колонн и балок делает их структуру чрезвычайно гибкой. Единственный реальный предел — воображение архитекторов и инженеров, которые создают детали небоскреба.

Самые ранние небоскребы, построенные в конце 1800-х, были примитивными коробками со стенами из камня и стекла. Архитекторам, которые построили эти здания, достаточно было их чрезвычайной, по тем временам, высоты. В начале 20 века, эстетика начала изменяться. Здания стали более высокими, и архитекторы добавляли экстравагантные готические элементы, скрывая квадратную стальную структуру внутри.

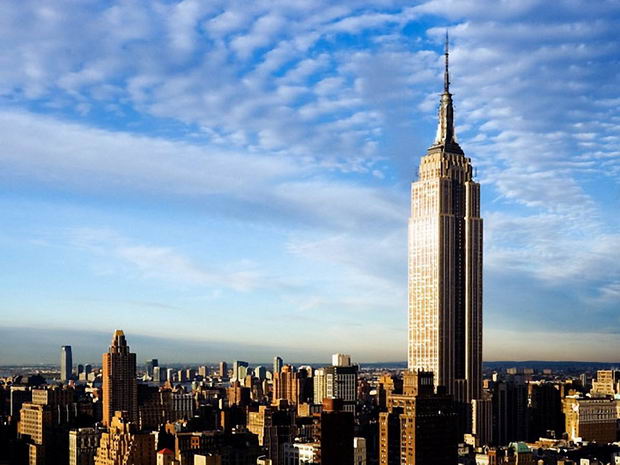

Эмпайр Стейт Билдинг, Нью-Йорк, США

Движение арт-деко 1920-х, 30-х и 40-х расширило этот подход, создавая здания, которые выглядели как истинные произведения искусства. Некоторые самые известные небоскребы, включая Эмпайр Стейт Билдинг, пришли к нам из этой эры. Утилитарность вернулась снова в 1950-х, когда начал утверждаться интернациональный стиль. Как и у самых ранних небоскребов, у этих зданий был минимальный декор. Они были сделаны, главным образом, из стекла, стали и бетона.

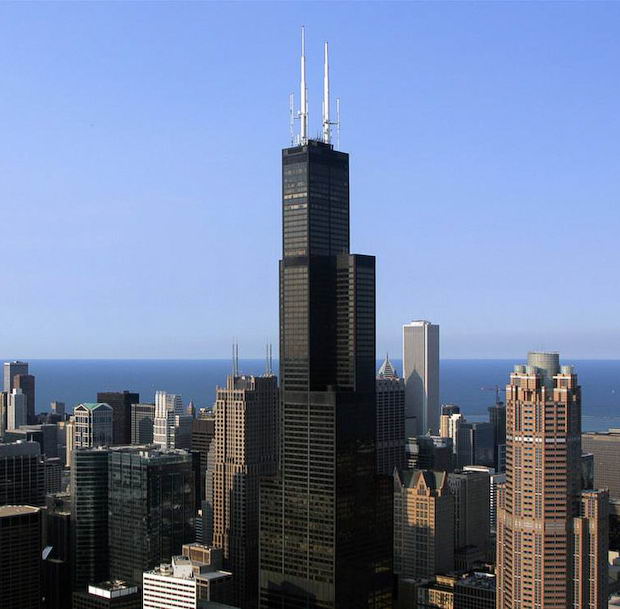

Сирс Тауэр

С 1960-х годов много архитекторов применяли небоскреб в новых и неожиданных ракурсах. Одной из самых интересных — была комбинация нескольких вертикальных скелетных секций в одном здании. Сирс-Тауэр в Чикаго, самый известный пример этого подхода, состоит из девяти башен различной высоты.



Вперед и вверх

Право называться «самым высоким в мире» регулярно переходит от небоскреба к небоскребу. Это — один из самых захватывающих конкурсов в строительстве.

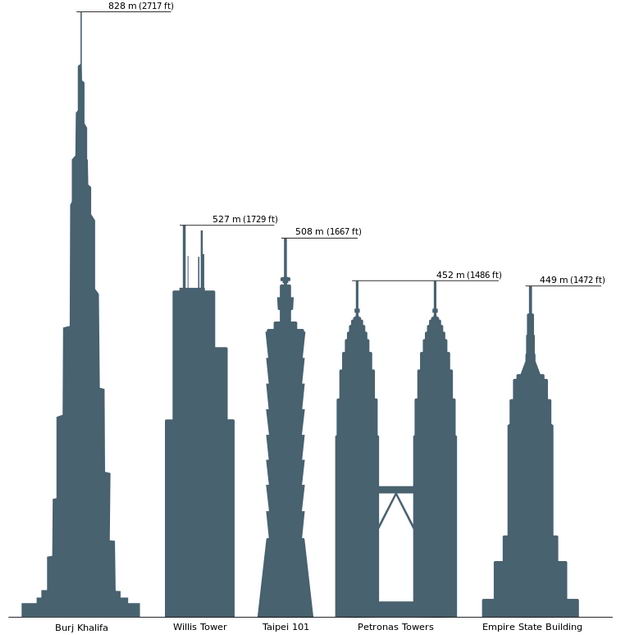

Сравнение самых высоких небоскребов

По общему мнению, гонка небоскребов далека от окончания. Есть более, чем 50 предложенных проектов, которые побили бы текущий рекорд. Но, на сегодня, эти более амбициозные здания, существуют пока только в теории. Действительно ли они возможны? Согласно некоторым техническим экспертам, реальное ограничение — деньги, а не технология. Супер высокие здания потребовали бы чрезвычайно прочных материалов и глубоко укрепленных оснований. Строительные команды должны были бы разработать системы транспортировки, чтобы поднимать материалы и бетон до высших уровней. Сооружение такого здания может обойтись в десятки миллиардов долларов.

Кроме того, были бы логистические проблемы с лифтами. Чтобы сделать верхние этажи в 200-этажном здании легкодоступными, Вы нуждались бы в большом количестве лифтов, которые займут большую площадь в центре здания. Одно из легких решений этой проблемы состоит в том, чтобы устроить лифты, таким образом, чтобы они проходили только через часть здания. Пассажиры, которые хотят поехать на вершину, доехали бы на одном лифте половину пути, вышли, а затем проехали бы на другом лифте остальную часть пути.

Эксперты разделились в том, как высоко мы можем действительно подняться в ближайшее будущее. Некоторые говорят, что мы могли построить здание высотой в 1609 метров с существующей технологией, в то время как другие говорят, что мы должны были бы разработать более легкие, более прочные материалы, более быстрые лифты и передовые демпферы, прежде чем эти здания стали бы реальностью. Будущие технологические достижения, очевидно, приведут к высотным городам.

Вид на город с небоскреба

Человечество просто вынуждено строить вверх в будущем, чтобы сохранить землю. Когда вы строите вверх, то можете сконцентрировать намного больше городских структур в одной небольшой площади, вместо того, чтобы распространиться в неиспользованные природные зоны. Города небоскребов также были бы очень удобны: Больше компаний и предприятий может быть сгруппировано в городе, уменьшая время на транспортные перевозки между ними.

Но главная сила, заставляющая устраивать гонку небоскребов, это человеческое тщеславие. Где монументальная высота когда-то чтила богов и королей, там она теперь прославляет корпорации и города — все хотят иметь самое большое здание на планете. Этот двигатель был основным фактором в развитии небоскреба за прошлые 120 лет и вряд ли что-то изменится в обозримом будущем.
